Ide 2014-06-16 14:18:07

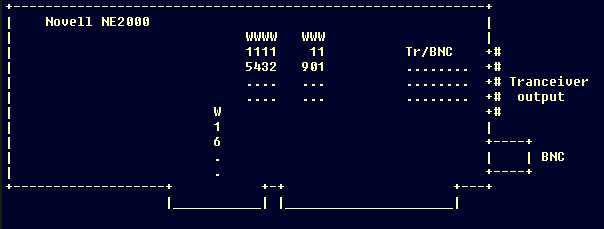

Jumper setings
(only name closed jumpers)
0) W9,W10,W13: IRQ3, I/O 300h <- Factory default
1) W10,W12: IRQ2, I/O 320h
2) W9,W14: IRQ4, I/O 340h
3) W15: IRQ5, I/O 360h
4) W9,W10,W12: IRQ2, I/O 300h
5) W10,W13: IRQ3, I/O 320h
6) W9,W15: IRQ5, I/O 340h ? or IRQ3 ?
7) W14: IRQ4, I/O 360h
8) W9,W10,W14: IRQ4, I/O 300h
9) W10,W15: IRQ5, I/O 320h
10) W9,W12: IRQ2, I/O 340h
11) W13: IRQ3, I/O 360h
The unused Jumper W11 is for an boot-PROM:
Should only be used with settings:
0) RAM-base address C800h
2) RAM-base address D000h
9) RAM-base address CC00h (Should be avoided for HD-conflicts)
AUI:
||||||||
........
BNC:
........
||||||||
W16 = ??? (0)
|
|
| |
| |
